沅水二桥石笼防护工程施工方案详解

沅水二桥石笼防护工程施工方案详解

作者:石笼网厂 来源:鹏博石笼网 转载请注明出处 发表时间2018-10-16 浏览:
一、工程概况:
沅水二桥工程位于苦藤铺至白田,跨越沅水。桥梁终点桩号为K5+848.4,全长806.8m。桥跨布置为:(7x40m预应力混凝土T梁+(75+3x120m+85)m预应力砼悬浇连续箱梁。
沅水二桥为深水桥,3#-11#墩均为水中墩,此段设护坡施工便道桩号为K5+045~K5+260,是桥头至钢栈桥起点K5+260(5#-6#墩之间)为主要便道,使用时间从开工至项目结束,共36个月,按施工水位108.0m计算,便道顶标高需填筑至108.5m,填筑高度平均达到6m左右。
二、编制依据:
现场实际情况
《沅水二桥施工组织设计》
《S317沅陵县苦藤铺至白田公路工程设计图纸》
 相应的规范及标准
三、施工方案
施工便道是沅水二桥施工顺利进行的枢纽。施工便道从开工至施工结束使用时间长达36个月,施工便道的长久稳定对沅水二桥施工非常重要,且砂石便道K5+120~5+260浸泡于河床中,为防止河水对便道长时间冲刷,影响路基稳定性,拟对砂石便道采用片石笼护坡进行防护。
使用片石笼防护主要优点如下:
(1)石笼网还有较好的抗冲性.石笼网要应用在河岸,海边堤坡防护长期经受风浪拍打侵蚀但石笼防护工程的防冲系数是一般抛石防护工程防冲系数的两倍,石笼护垫防护工程中的块石即使产生位移,此时变形后的护垫结构将调整,达到新的平衡,而整体不会遭到破坏,从而有效保护岸坡土壤不遭破坏.因此安全系数高.
(2)较好的防浪性.由于石笼内填块石存在一定空隙,风浪、浪峰上拍时,浪花被粉碎,减小了浪压的冲击力,风浪、浪峰退下时,因石笼网有空隙,破坏了风浪的真空吸力,又减小了对防护工程的破坏力度,加之整体结构可在风浪力作用时进行微调,避免了墙身出现裂缝的缺点.
(3)较好的柔韧性.石笼网的原材料可采用涂膜热镀锌低碳钢丝,构成网格的钢丝有一定的强度,不易被拉断,石笼整体强度较高.低碳钢丝承受适度的变形特点,可以将全部工程连成整体,不需分缝,即使由于某种原因使结构中断裂一根网丝,也不会影响结构的整体性.特别在受地基土沉陷或墙后土有小的变形影响时,结构能进行自身适应性的微调,不会因不均匀沉陷而产生沉陷缝等,整体结构不会遭到破坏.
四、石笼网材质及参数选取
1、材质:
目前市场上石笼网材质分为以下几种:
(1) 镀锌钢丝:优质低碳钢丝,钢丝的直径2.0MM-4.0MM,钢丝的抗拉强度不少于380Mpa,钢丝的表面采用热镀锌保护,镀锌的保护层的厚度根据客户要求制作。
(2) 锌-5%铝-混合稀土合金钢丝:(也叫高尔凡)钢丝,这是一种近年来国际新兴的 一种新兴的一种新材料,耐腐蚀性是传统纯镀锌的3倍以上,钢丝的直径可达1.0MM-3.0MM,钢丝的抗强度不少于1380Mpa。
(3) 镀锌钢丝包塑:优质低碳钢丝,在钢丝的表面包一层PVC保护层,再编织成各种规格的六角网。这层PVC保护层将会大大增加在高污染环境中的保护,并且通过不同颜色的选择,使其能和周围环境融合。
(4) 锌-5%铝-混合稀土合金钢丝包塑:在锌-5%铝-混合稀土合金钢丝的表面包一层PVC保护层,再编织成各种规格的六角网。这层PVC保护层将会大大增加在高污染环境中的保护。
2、主要参数
① 孔径:孔径为60*80mm、80*100mm、80*120mm、100*120mm、120*150mm其中双线绞合部分的长度不得小于50mm.以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。
② 规格:2*1*1米;3*1*1米;4*1*1米;2*1*0.5米;4*1*0.5米(可定做);
③ 丝径:石笼网分三种丝径—网丝、边丝、绑丝,网丝的范围在2mm-4mm,边丝一般大于网丝,粗0.5mm-1mm,绑丝一般小于网丝,常见的以2.2mm居多。
④ 钢丝拉力:不小于38kg/m2 380N/mm
⑤ 丝径表面处理:电镀锌、热镀锌、高尔凡丝(锌铝合金)、PVC包塑。
本工程石笼网材质采用镀锌钢丝,其他参数如下:2*1.4*1米,孔径100*120mm,丝径3.2mm。
五、施工工艺流程
1、施工流程
施工准备、选择石料、材料(网箱)采购、运至现场、平整坡面、网箱填石、安装片石笼、完工验收


2、施工工艺
(1)、铺设网箱前,由人工对已完成的坡面进行清理、平整,清除大块颗粒和杂质。

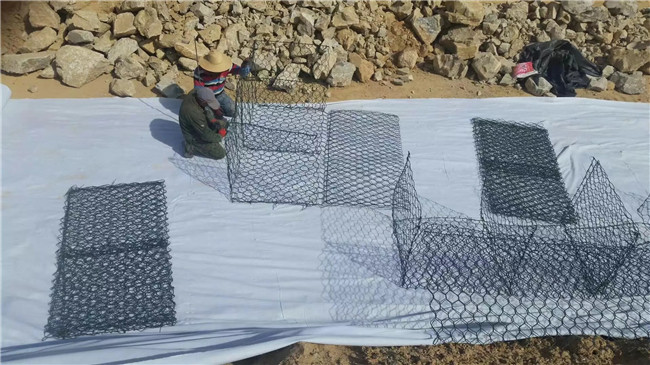

(2)、铺设网箱时,应自下而上进行,底边要与护坡基础严密靠拢,网片连接要缝制式连接,上下网片要有连接线进行固定。
(3)、块石的选择要符合设计尺寸要求,与设计不符的石料不得用于施工。
(4)、石头的摆放要牢固、上面要平,填缝的小石块要大于网眼,否则不能使用表面。
(5)、完成装石后要进行检测,合格后进行封盖。
五、 施工要求
1. 主要材料验收
石料现场验收。石材应坚实,无风化剥落层或裂纹。石料密度应大于25KN/m3,抗压强度应大于60MPa。石料外形规格,其长度应大于30cm,最小边厚度应大于20cm。宜采用卵石。
  同层所有石笼错缝摆放就位在基座上,相互之间绑扎牢固,避免出现纵向贯通缝。
① 底层料石每块重量不小于25Kg。网内石间缝隙最小,外露面平整。装满后用绑线锁死。
② 摆放以上各层石笼,将其与下层同层笼用绑线锚固。
③ 用于填充的小块石材粒径应大于网眼,强度指标满足设计要求。
④ 应保证石笼高出设计水位,为自然沉降留有余地。边砌坡表边铺碎石过滤层。
2、安装一般要求:
①平整:同一层面应大致砌筑平整,相邻石笼高差不应大于35cm。
②稳定:石块安装必须自身稳定,大面朝下,适当摇动或敲击,使其平稳。
③连接:上下左右绑扎锚固连接可靠。尤其圆弧(13段)部分要连接自然。
④错缝:同一砌筑层内,相邻石笼应错缝砌筑,不得存在顺向通缝。上下相邻石笼也应错缝搭接,避免竖向通缝。
六、石笼护坡施工示意图
(1)施工平面示意图

图中尺寸以m计
(2)施工横断面示意图图中尺寸以m计


七、护坡主要工程量
    因石笼护坡坡长及面积需按实际测量河床及便道回填高度计算,本方案按平均高度6m,片石笼护坡厚度1.4m计算,实际工程量以现场量测为准。
工程名称 计算公式 小计
石笼网(2m*1.4m*0.5m) 8.5*2*140+23*2*3*8.5+5*2*2*8.5 3723m2
卵石或片石 3723*1.4 5212.2m3


八、安全保证措施
1) 制定安全生产目标,实行连续安全生产天数累进奖励制和事故当事人与领导责任追究制,采用行政和经济相结合的奖罚办法。
2) 各专业作业班组都必须结合工程特点,补充制定完善的安全施工规章制度,协作施工的人员必须遵守呼唤应答制和联络信号,确认安全后方可操作。
3) 各种机械设备均由经考核合格的专职人员操作,严格执行操作规程,未经培训考核的无证人员严禁擅自操作。实行单机包机制,安全责任到人。
4) 所有工种操作人员都必须加强岗前培训,系统掌握有关安全知识,并通过考核合格后,持证上岗。
6)在施工作业现场及运输道路上,设置醒目的警示标志及各类操作规程和安全规则。
九、文明施工和环境保护标准
1)施工现场内的所有临时设施均按平面图布置,场地围蔽设置施工标示牌,标明工程名称、规模及业主、设计、监理、施工单位名称和施工单位负责人,总工程师以及工程开工、竣工日期及施工平面布置图等。
 2) 施工现场设置临时设施,包括办公室、宿舍、食堂、厕所等均采用彩钢防火材料搭设;并建立住地文明、卫生、防火责任制,按规定布置防火设施,并落实相关责任人管理。
4)工地的原材料和半成品不得堆放于围蔽外,严格分类堆放,并用标识清楚。
5)所有施工管理人员和操作人员必须佩带证明其身份的标识牌,施工场地出入口设专职安全保卫。
6)严格执行有关环境保护的国家法律、法规和投标履约规定的内容;严格执行当地政府对环境影响和水土保持方案的有关要求,认真贯彻公司有关环保要求。
7)制定详细的环境保护措施,建立严格的检查制度,定期检查,发现问题及时处理,对违反有关环境保护法律、法规的及时移交相关部门处理,并无条件的接受环境监理单位的指导和监督。
8)污水排放渠道合理、畅通,不致对当地水源和环境造成污染。
9)无大面积扬尘现象,地面无积灰,车辆行走无明显扬尘现象。
